VOCs治理系统中风机的选型
发布时间:2021-11-22浏览次数:171

VOCs废气治理,空调排风,热风烘干等系统中,风机的选型起着决定性作用;那如何进行选型就显得非常重要

本篇主要讲述风机的分类,结构,离心风机的旋向,传动方式及传动效率,风机选型计算公式,选型考量因素等。

01风机的分类

  按照工作原理不同

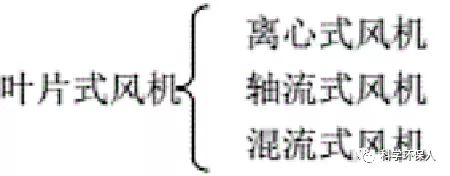

  1.叶片式风机:通过叶轮旋转将能量传递给空气;


  2.容积式风机:通过容积室周期性变化将能量传递给空气;




按照工作压力不同

  (1)风扇 标准状态下,风机额定压力范围为p<98Pa(10 mmHz0)。此风机无机壳,又称自由风扇,常用于建筑物的通风换气。

  (2)通风机设计条件下,风机额定压力范围98Pa<p<14710Pa(1500 mmHz0)一般风机均指通风机而言,也是本章所论述的风机。通风机是应用最为广泛的风机。空气污染治理、通风、空调等工程大多采用此类机。

  (3)鼓风机工作压力范围为14710Pa<p<196120Pa。压力较高,是污水处理曝气工艺中常用的设备。

  (4)压缩机 工作压力范围为p>196120Pa,或气体压缩比大于 3.5 的风机,如常用的空气压缩机。

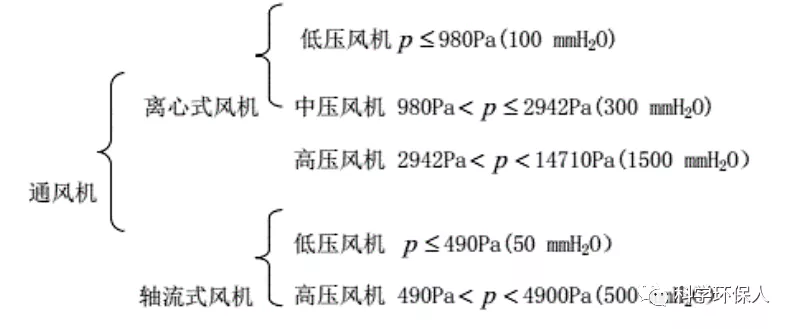

    通风机分类




02风机的结构

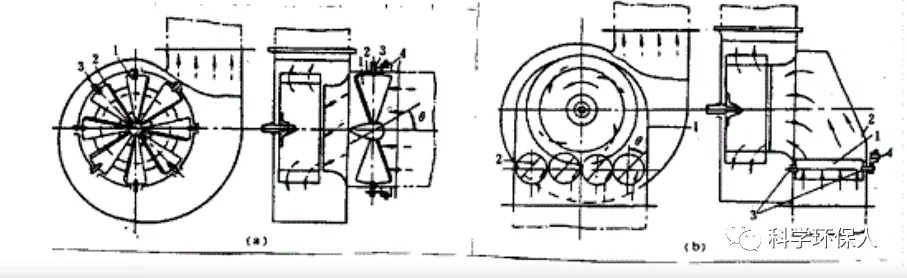

  离心风机(与离心泵相似)

  1.叶轮(风机传递能量的主要部件):由前盘,后盘,叶片,轮毂组成;

  叶片有前弯式,后弯式,径向式;

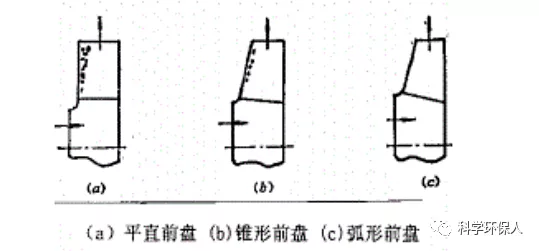

  前盘有平直前盘,锥形前盘,弧形前盘;

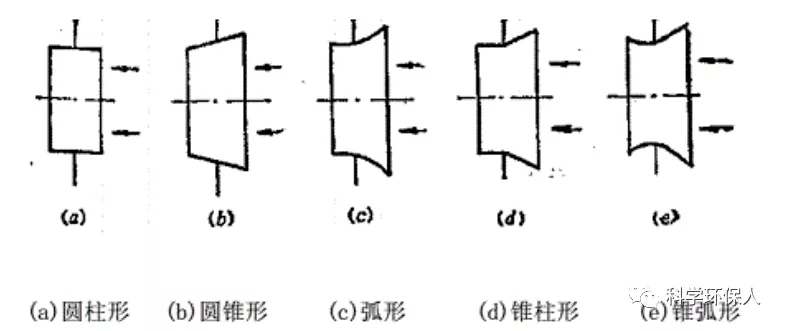

 2.集流器(保证气体均匀进入入口截面)

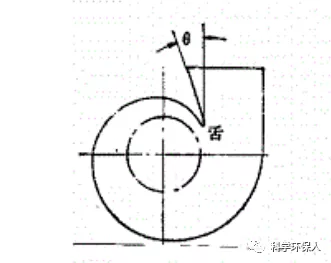

   3.蜗壳(汇集叶轮出口气体并引向风机出口,将动能转化为压力能)θ(扩散角)=6°~8°;


    4.进气箱




     5.入口导叶


03风机旋向及传动方式

  1.风机旋向

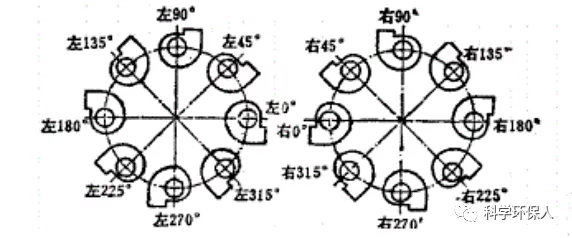

   风机分为左旋和右旋,每种旋向分为8种不同出风位置,除了下图所示方向,可补充15°,30°,60°,75°,105°,120°;


    常用办法:观察者站在风机电机侧;大拇指与风机电机平行,其他四指与蜗壳蜗形相重合,用到左手为左旋,用到右手为右旋,根据四指与四指水平方向的夹角判断旋转角度即可;

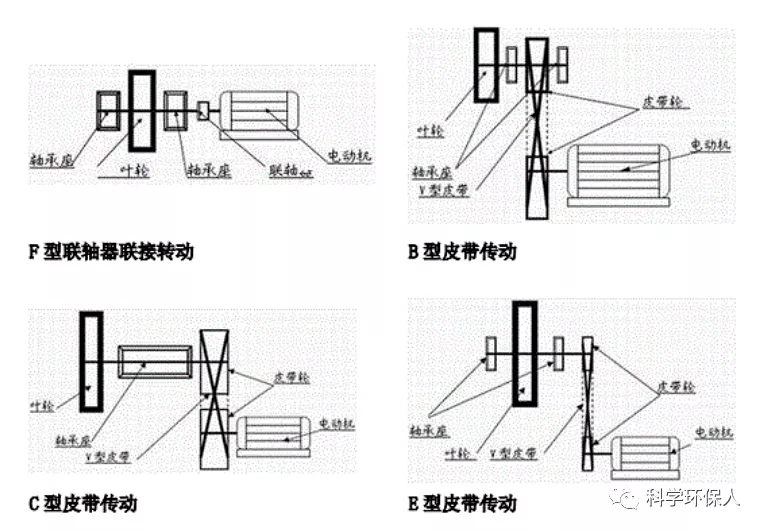

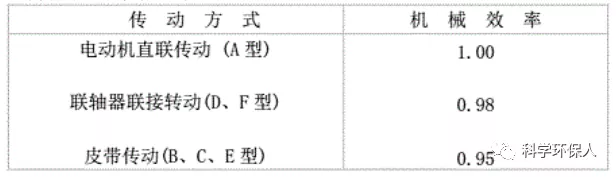

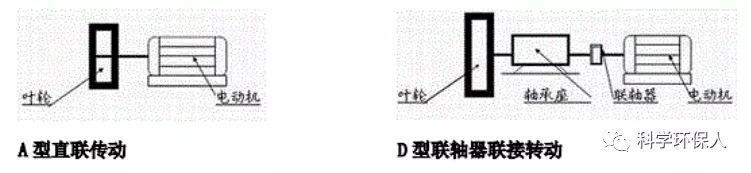

2. 风机的传动方式以及机械效率






04风机选型简化计算公式

 1.电机功率P


N——轴功率;

Q——工况下气体流量;

p——气体所需全压;

0.8——风机效率,是个变数;

0.98——机械效率,根据传动方式进行变化;

P=N*K

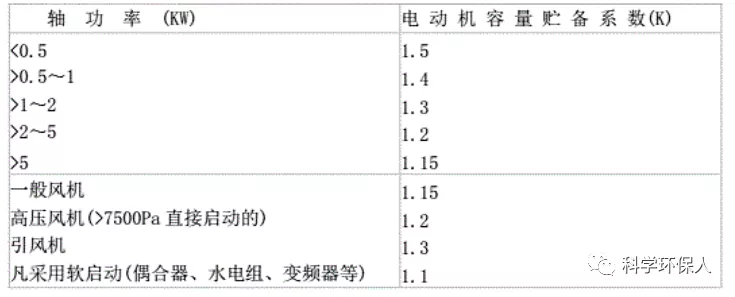

K——电机容量储备系数;




2.风机工况全压(未在标准状况下的修正)


P1,T2——工况全压,工况温度;

P2,T1——标况全压,标况温度;

B——当地大气压;

3.风机更大扭矩

550x电机功率/转速=更大扭矩(N.M)

4.风机动载荷系数;

转速(r/min)

动载荷系数

2900

0.5

1450

0.25

960

0.175

580

0.0875



05风机选型考量因素

  离心通风机的全称包括名称、型号、机号、传动方式、旋转方向和出风口位置等六部分,一般包括用途代号、压力系数表示、比转数表示、机号等基本内容。

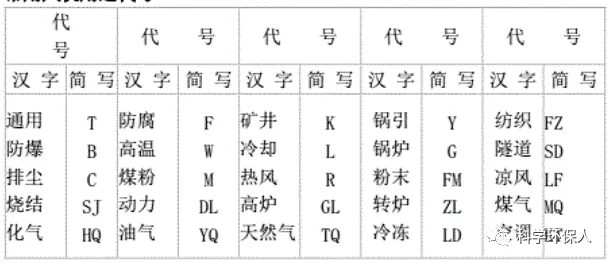

1.常用风机用途代号




2.风机常用参数和技术要求;

 (1)一般引通风机:全压,流量,当地大气压,传动方式,叶轮旋向,进出口角度,输送介质,工作温度,电机型号;

 (2)高温风机及其它特殊风机:全压 P=...Pa、流量 Q=..*m3/h、进口气体密度 Kg/m3、传动方式、输送介质(空气可不写)、叶轮旋向、进出口角度(从电机端正视)、工作温度 T=.....℃、瞬时更高温度 T=...℃、进口气体密度口Kg/m3、当地大气压(或当地海拨高度)、含尘浓度、风机调节门、电动机型号、进出口膨胀节、整体底座、液力偶合器(或变频器、液体电阻启动器)、稀油站、慢转装置、执行器、启动柜、控制柜....等。

  总之风机选型需要核算出需要风机克服的管道损失和系统流量,并考虑气体的条件参数,综合考虑进行选型
